串行E2PROM-24C××读写器

2008/4/5 23:29:24 浏览:3595

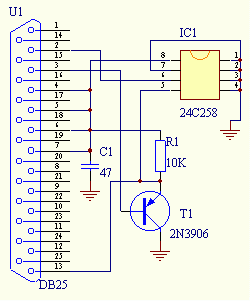

    近日在做一个项目的过程中,要对大量的串行e2prom at24c系列进行读写。起初欲设计一块简单的读写板,由单片机对e2prom存储器写入,苦于时间紧,任务急,没有采用这种方法。于是我想到了internet网,何不上网找一找呢?我搜索了大量的国内外有关单片机以及嵌入式控制方面的网站,功夫不负有心人,终于在一个很不起眼的网站上找到了一个27k的小程序24cxx.exe,是专门写at24c系列串行存储器的,附有一份电路图(见图2)。充其量花5元钱,而且利用pc机打印口直接供电,不用外接电源。我赶紧把程序下载到我的硬盘中,随后按电路图焊了一个简单的接口板,装上一片at24c16,再将其插入我的笔记本电脑的打印口,启动程序,哇!真是帅呆了,写、擦、比、存、调、校等,要怎么操作就怎么操作,简直像是专门为我定做的。当然,我是不敢自己一个人独享的,于是便凑成了本文。好与大家共同分享。
  这款程序不大,功能却不逊色于某些大型软件,界面也很简,稍加熟悉便会使用。
  1 界面的左上角是软件的名称及版本号:24c×× programmer ver1.0;
  2 界面的右上角是被写芯片的名称和类型:mfr:atmel  type:at24c01a(缺省值)。
  3 中间大范围的部分是代码编辑缓冲区,可以将芯片中的内容先读入到该编辑区,重新编辑后再写回到芯片中去。也可以将缓冲区中的内容以二进制文件的形式存放到硬盘上,或将硬盘上的二进制文件调入缓冲区,再写入到芯片中去。
  4 中间靠右侧是弹出式菜单条,可用上下箭头选取菜单,再按回车键执行。也可以按加亮的大写字母所代表的键进行相应的操作。
  5 左下部是代码保存的二进制文件名输入区file name。
  6 中下部是芯片的起始地址start addr和结束地址end addr。
  7 右下部是缓冲区代码的校验和check  sum。
  菜单功能介绍:
  1 芯片类型选择—type,按t键弹出一个菜单,按数字键1~9可分别选择下列芯片:at24c01a、at24c02、at24c04、at24c08、at24c16、at24c32、at24c64、at24c128、at24c256。
  2 read—读片,按r键可将芯片数据读入到缓冲区。
  3 auto—自动编程,按a键可自动完成写片、校验等一连串操作。
  4 blank check—空片检查,按b键可检查芯片是否为空片(ff)。
  5 erase—芯片擦除,按e键可擦除整个芯片,即将芯片写入全1(ff)。
  6 program—芯片编程,按p键可将缓冲区内容写入到芯片中去。
  7 verify—芯片校验,按v键可比对缓冲区数据和芯片内数据是否一致,若不相等则给出不相等数据的首地址。
  8 lock bit—位锁定,暂不能用。
  9 load—装入文件,按l键并输入文件名,可将2进制文件装入到数据缓冲区。
  10 save—保存缓冲区内容,按s键可将缓冲区内容保存为二进制文件。
  11 edit—编辑缓冲区数据,按d键可编辑、修改缓冲区内容。
  12 clear memory—清缓冲区,按m键可全部清除缓冲区内容,以ff填满。
  13 unlock—解锁,暂不能用。
  14 about—查看软件信息,按o键可查看到关于该软件的一些信息,如软件名称、版本数、作者等。
  15 quit—退出键,按q键可退出该程序。
  16 pgup——上翻页。
  17 pgdn—下翻页。
  因为软件是针对dos环境编写的,故对pc机配置要求不高,笔者是在一台老式笔记本电脑上运行此程序的,其配置为:cpu486,主频33m,内存4m,硬盘200m,显示屏vga单显。
