本催眠器能发出连绵不断的雨声同时，显现微弱的闪光，以加强催眠的效果。本机不用电池，节约费用，使用时只需插接市电几秒钟，然后拔下插头，催眠器即可工作约1小时，安全可靠。

电路工作原理

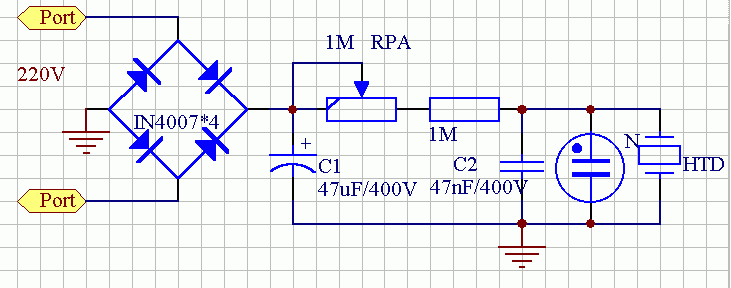

    电路原理如图，当电源插头接入220v交流市电时，交流电经全桥整流向47uf电容充电。几秒钟以后，电容充满电，拔下插头即可使用。50uf电容储存的电能做电源，经电位器pr及1m电阻向c2充电，当c2电压达到一定值以后，氖泡导通发光，同时压电陶瓷片htd发声。c2发电以后电压下降，氖泡熄灭，htd停止发声，这是c2又开始充电，重复前述过程，于是氖泡及htd断续发光发声，起到催眠作用。电路中的电位器rp可调节声光频率，以达到最佳催眠效果。

元件选择及制作

    压电陶瓷片选用直径为27mm的，氖泡可以使用试电笔中的氖管，其他元件按照图中标明的选用。

     全机可以装在一个小盒子里，thd用万能胶粘在盒的一边，以提高音量。

    说明：印刷电路板中，j1接220交流电，j2接压电陶瓷片，四支1N4007改成采用一支整流桥。
