电路工作原理：

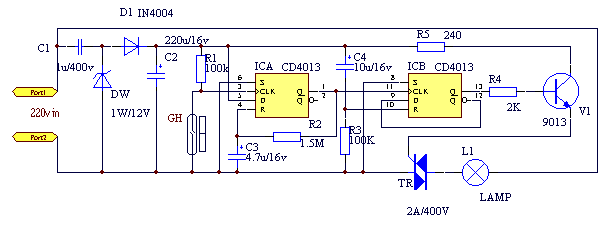

     门控开关电路如下图，电路采用d型触发器cd4013组成开关记忆电路，ic-a接成单稳态电路，ic-b接成双稳态电路。gh为常开型干簧管，平时门关闭时gh闭合，。开门时，gh断开，ic-a的q1端输出高电平触发ic-b，使q2输出高电平，双向可控硅导通，灯亮，ic-a的单稳时间由r2，c3的数值决定，图中元件数值的单稳时间为7秒，在此时间内，无论gh启闭多少次，q1均输出高电平，故在单稳时间内开门、进门和关门q1均保持高电平。单稳时间结束后，人开门出卫生间，q1又输出高电平，q2翻转为低电平，灯灭。

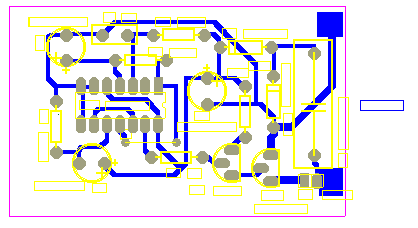

     元件选择：所有元件按图中标明的型号选用，gh选用Ø3*27常开型干簧管，磁铁可以选用废塑料文具盒磁碰头内的磁条。安装时应使干簧管和磁铁紧密靠近，并在门关闭状态时干簧管闭合。
    电路只要接线无误，安装正确，无须调试即可正常工作。如果你做好了，别忘了告诉我哦~~。
