自制手机信号放大器

所谓自制手机信号放大器,并非指安装上这种器材在原地就能改善通信效果,手机信号单单经过放大是不能改善信号质量的。信号质量,在很大程度上取绝于信噪比,信噪比指标是不可能通过简单的放大来改善的,因为在放大有用信号的同时,噪声信号也得到了同样的放大。

改善信号质量有两个途径,一个是主要的,就是尽可能提高天线在空中拾取到的信号能量,另一个是次要的,就是尽可能压低系统噪声。之所以将压低系统噪声放在次要的地位,是因为压低系统噪声非常困难,很不现实。所以,提高信号质量最有效的途径是设法提高天线的输出。但是,天线的输出取决于信号场强,只要手机天线所处的位置确定,那么,无论用什么方法来改善信号质量所起的作用都是很有限的。

信号不好时,手机用户往往会拿着手机按照手机上面的信号指示到处找信号,这是很有效的办法,但是很不方便,因为信号比较好的位置不一定是手机使用者能够常呆的地方。所以,选一付高增益天线,架设到信号尽可能好的地方,然后将天线用射频同轴电缆连接到手机使用者常呆的地方并连接手机,这样,在没有信号的地方使用手机就成为可能的了。

自制手机信号放大器全流程【附详细电路图】

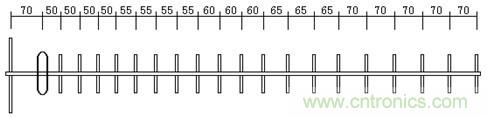

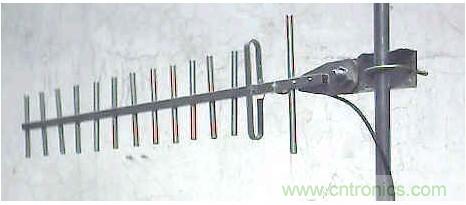

图中直线振子用Φ10mm铝管,折合振子用截面为10×3mm的铝条制作。其中反射器200mm,引向器130mm,折合振子150mm。

这款天线在800-900MHz间使用效果最好,上限可延伸至手机的移动通信频段,效果尚可,970MHz以后增益急剧降低。下限可至780MHz,750MHz以下增益急剧降低。

至于引向器的数量可根据实际情况选定,虽然是越多越好,但过多以后增益提高不多,天线总长度却增加不少。据实测,7个引向器时天线增益约10dB,如图时约15dB。

自制手机信号放大器全流程【附详细电路图】

首先是选址,就是拿着手机寻找信号最好的位置,若是在自己家里,恐怕就不用找了,您一定早就清楚在什么位置能够接通电话了。但是这很可能是一个您不方便使用的位置,往往是屋顶、屋外的山坡等处。您可将天线架设于此处,用同轴电缆引入室内。注意:电缆不能太长,应该控制在20-30米以内。

引入室内的电缆端头不必连接手机,可接一个发射环,将手机放在发射环旁边,就可以使用了。假如您嫌制作发射环麻烦,也可以在电缆端头处剥掉10厘米长的外导体,剩下的内导体便成为四分之一波长的发射天线,将手机靠近该天线,效果也是不错的

把多余的就弯断了,拿着天线找信号比较强的地方看不出信号强不强。

上述方法肯定是非常有效的,但是有很多不便。其一是手机拖一条电缆使用很难让人接受,其二是很多手机没有外接天线的插口。即便是有插口,也不一定能够买到配套的插头,所以,要想方便地利用高增益天线接收到的较高质量的信号,必须解决高增益天线与手机无线连接的问题。

若是高增益天线能够安装在很近的强信号处,如大城市的地下室,内部几乎没有信号,而外面不远就可以找到很强的信号,那么用下图示意的方式就能解决问题。

将高增益天线架设到外面强信号处,用几米长的射频同轴电缆引入无信号的室内,在终端接一个小天线,将手机靠近小天线,就可以在无信号的室内实现可靠地通信。

下页内容:最简单的实用型手机信号放大器
[page]
但是,上述只是一种比较极端的情况,更多的场合是没有这么好的条件的,往往需要在十米二十米以外才能找到强信号,这时,用这种简单的方法就不能奏效了。因为在900MHz频段,电缆的损耗是比较大的,而小天线与手机之间的信号传输也有不小的衰减量,这样高增益天线和手机之间无法实现有效地传输,当然也就无法通信了。解决的办法是在传输途径中插入放大器来弥补传输损耗,如下图所示。

自制手机信号放大器全流程【附详细电路图】

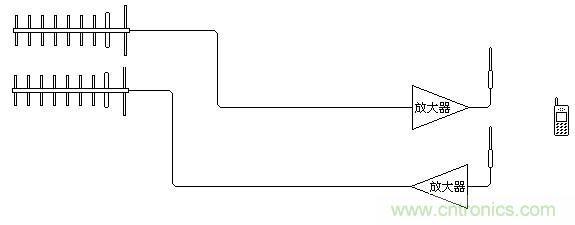

实践证明,插入一个20分贝的放大器,即便是需要20-30米长的电缆,这种装置也还是很有效的,只要是高增益天线所安装的位置信号足够强,手机距离小天线1-2米,即可显示较强的信号。但是,这样的装置是无法实现通信的,因为手机通信要靠两个传输通道,一个是上行通道,用来发话和应答基站指令,另一个是下行通道,用来接受基站指令和接听电话,这两个通道缺一不可,假如只有上图所示的下行通道,虽然可以很好地接收到基站发来的相关指令,但是没有上行通道手机无法应答,系统不会接通通信链路,整个通信就不可能实现。所以,必须在上图所示的装置中在增加一个传输通道,通信才能实现,如下图所示。

最简单的实用型手机信号放大器

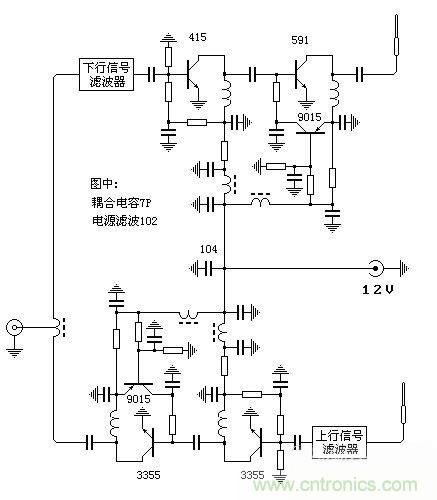

最简单的实用型手机放大器结构如上图所示,由两个选频放大器构成,一个放大上行信号,增益20分贝以上;另一个放大下行信号,增益不低于25分贝,电原理图如下。

自制手机信号放大器全流程【附详细电路图】

图中可见,上下行信号放大器是不对等的,原因是这两个放大器的负担不同。尽管手机需要接收的信号在基站传来的下行信号信号中所占比例极小,但是几乎不可能只放大所需信号,无论有用无用,只要是基站的下行信号放大器,必须需全部放大,因此下行信号放大器需要具有较大的动态范围,否则很难保证放大以后的信号质量。而上行信号放大器则不同,它几乎只放大特定的手机发射的较强的信号,毫无信号交调变坏之忧,所以用两个3355便足以胜任,以上电路在各地的电子市场都可以买到。
