自制C3355三极管1km调频发射电路图

2023/1/11 23:39:48 浏览:446

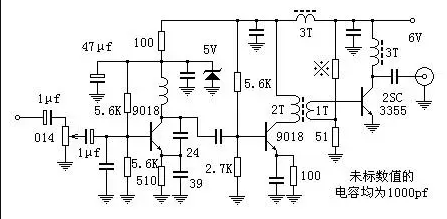

下图是用一个用普通三极管3DA87C来制作的远距离调频发射电路,该电路也是普通的三点式振荡电路, 电子报中说明该远距离发射电路采用大电流发射,在开阔地带可达1KM,笔者购来元件动手按原理图组装试验,元件按文章中的要求,三极管要选用带蓝色点标志的放大倍数要大于80倍,但是在实验中发现它的频率不是落在88-108MHZ正常的调频波段之内,而是无论怎样调整电容和电感,均低于88MHZ的大约是七十几MHZ

下图是用一个用普通三极管3DA87C来制作的远距离调频发射电路,该电路也是普通的三点式振荡电路, 电子报中说明该远距离发射电路采用大电流发射,在开阔地带可达1KM,笔者购来元件动手按原理图组装试验,元件按文章中的要求,三极管要选用带蓝色点标志的放大倍数要大于80倍,但是在实验中发现它的频率不是落在88-108MHZ正常的调频波段之内,而是无论怎样调整电容和电感,均低于88MHZ的大约是七十几MHZ的频率点上,笔者是TESUN收音机的带电视伴音接收功能的收音机才能正常接收,后来查阅资料发现是该三极管的fT截止频率参数值不够,使其振荡频率提不上去。为了使发射距离提高而又能使其频率落到正常调频收音机的接收范围之内,只好寻找别的高频三极管,许多电子报刊常介绍用D40,C1971,C1972作为高频振荡或功率放大电路,以其大功率的输出来加大发射距离,但是这类高频三极管市面上很难买得到,而且即使买到,大多是些假货,无法使用。后来找到用C3355,此三极管的截止频率为几千MHZ,其功率为600MW,用于调频波段已足够,然后将电路作一些改进,可以很方便的制作出远距离调频发射电路。



  元件选取:电容C2,C3,C4均为高频瓷介电容,Ct为5/25P的高频半可调电容,也可以在调试完后用数字万用表测试后换为同值的高频瓷介电容,L为直径为0.9的漆包线8mm的圆管上绕6匝脱胎而成,然后拉开约2CM,中间抽头,发射天线采用电视机天线或用同长度的导线代替.
  实际调试到最佳的发射功率其最远距离不低于500米.
