电蚊拍原理与制作

2010-8-5 12:05:50 浏览:1314
       市场上盛行的电子高压灭蚊手拍(简称“电蚊拍”),以其实用、灭蚊效果好、无化学污染、安全卫生等优点,普遍受到人们的欢迎。其实这种电灭蚊拍线路简单,具有一定电子制作能力的青少年朋友,在业余条件下就能够仿造出来,而且造价仅为市售成品价格的1/3至1/5。
  现在正是蚊子猖狂的夏天,同学们放暑假有的是时间,何不马上行动起来自己动手制做一把“电蚊拍”?有了它,保管让家中的蚊子死个光,全家人安安稳稳睡好觉!
  一、工作原理

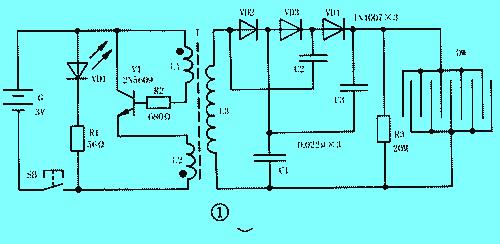

  电蚊拍的电路如图1所示,它主要由高频振荡电路、三倍压整流电路和高压电击网DW三部分组成。



  当按下电源开关SB时,由三极管VT和变压器T构成的高频振荡器通电工作,把3V直流电变成18kHz左右的高频交流电,经T升压到约500V(L3两端实测),再经二极管VD2~VD4、电容器C1~C3三倍压整流升高到1500V左右,加到蚊拍的金属网DW上。当蚊蝇触及金属网丝时,虫体造成电网短路,即会被电流、电弧杀灼或击晕、击毙。
  电路中,发光二极管VD1和限流电阻器R1构成指示灯电路,用来指示电路通断状态及显示电池电能的耗损情况。

  二、元器件选择
  晶体管VT选用2N5609型硅NPN中功率三极管,亦可用8050、9013型等常用三极管代替。VD1用φ3mm红色发光二极管,VD2~VD4用1N4007型硅整流二极管。
  R1~R3均用RTX-1/8W型碳膜电阻器。C1~C3一律用CL11-630V型涤纶电容器,SB用6mm×6mm立式微型轻触开关。G用5号干电池两节串联(配塑料电池架)而成,电压3V。
  高频变压器T须自制:选用2E19型铁氧体磁芯及配套塑料骨架,L1用φ0.22mm漆包线绕22匝,L2用同号线绕8匝,L3用φ0.08mm漆包线绕1400匝左右。注意图中黑点为同名端,头尾顺序绕,绕组间垫一、二层薄绝缘纸。

  三、制作与使用

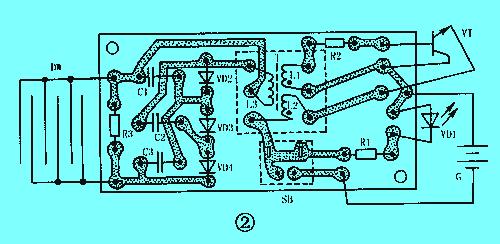

  图2所示为该电蚊拍的印制电路板焊接图。印制电路板最好采用环氧基质单面铜箔板制作,实际尺寸约为56mm×28mm。

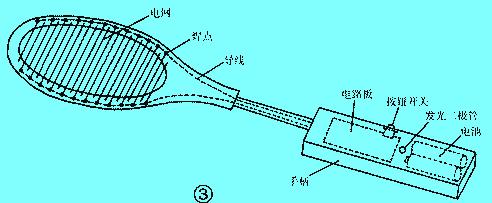

  整个电蚊拍可用旧的非金属羽毛球拍作骨架组装。拆掉羽毛球拍上原有的网线和手柄,按图3所示用φ1mm左右镀锌铁丝在球拍上平行布线,间距不大于 4mm。两组网线可有意布在不同平面上,这样可避免因人手误碰网线而发生的电击现象,但对电击蚊蝇效果无影响。另用180mm×35mm×20mm塑料盒或φ35mm×180mm硬塑料管加工制成手柄,将电路板、电池架装入,并在合适位置处开孔固定按钮开关SB和发光二极管VD1。最后用热熔胶固定网拍,把网拍两电极引线焊在电路板上R3两端即成。只要焊装正确无误,无须任何调试便可投入使用。

  使用时,手握网拍把柄,按下按钮开关,像使用普通蚊蝇拍一样挥拍,让网面触及飞动的蚊子(或苍蝇、飞蛾),即可迅速将其击毙。该电蚊拍耗电省,工作电流实测约120mA左右,每换一次新电池可使用数月。由于其输出功率有限(瞬间短路电流实测≤1.5mA),故对人及宠物绝对安全。当人体不慎触及网面时,仅会发生局部短暂麻刺。但注意不要在严禁烟火的场所或水中使用。当网面上粘有残余虫骸时,可用毛刷清除或直接抖落,勿用湿布或水擦洗,必要时可用棉花浸酒精清擦。
