LM3915无线音乐电平指示电路图解
这个简单的电路将通过检测大气中的任何音乐频率并照亮 10 个 LED 条形图表来产生令人眼花缭乱的 LED 光效果,指示音乐水平。
拟议的电路适用于涉及音乐和娱乐的应用,例如聚会、节日、聚会等。
由于该电路设计为无需电线即可运行,因此无需物理接触,因此该装置易于操作且非常便携。
该电路可以使用3V电池甚至手机充电器供电,并且可以插入音乐厅的任何地方,以获得预期的令人眼花缭乱的音乐操作灯光效果。
工作原理

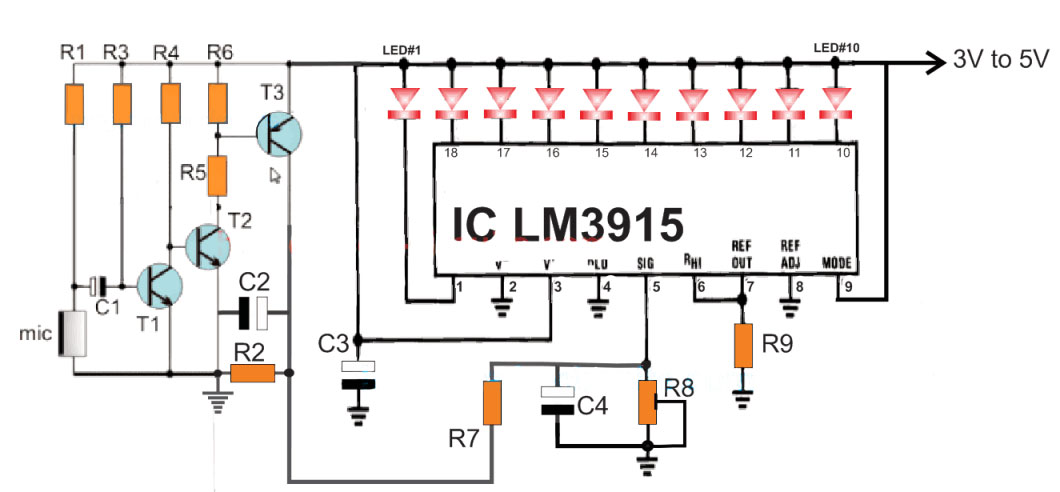

参考下面的电路图,我们可以借助以下几点来理解设计:
该电路基本上围绕两个阶段构建:1)麦克风放大器,2)基于LM3915的数字LED显示处理器。
T1、T2、T3形成一个简单的晶体管麦克风放大器电路,在T3的集电极处将微弱的大气音乐或音频电平放大到相对更强的电压幅度。
LM3915 配置为电压检测器和 LED
驱动器。其引脚#5上的任何电压上升和下降模式都转换为相应的排序10个LED显示条形图显示器,连接在IC的10个输出端。
这意味着,在最小电压范围内,LED#1将点亮,随着电压的升高,相应的LED将开始以递增的顺序方式点亮。在最大范围内,第 10 个 LED
将亮起。
随着该引脚的电压下降,该过程将反转,在LED照明上产生连续的来回运动,并具有美妙的音乐丰富的灯光效果。
此最大检测范围可以通过在IC的同一引脚排列上附加所示的10K预设来设置或调整。
在建议的设计中,MIC级的放大音频输出应用于LM3915的5脚。IC感测音乐信号的不同幅度,并相应地使LED以预期的反向正向模式跳动。
可以单独调整C2和R2的值,以调整测序的时间响应。较高的值将允许 LED 的较慢移动,而较低的值将允许 LED 以更快的速率排序。
零件清单
R1 = 4k7
R2, R6, R9 = 1K
R3 = 2M2
R4 = 33K
R5 = 470 欧姆
R7 = 10K
R8 = 10k 预设
C1 = 0.22uF 陶瓷
C2 = 100uF/16V 或 25V
C3、C4 = 1uF/16V 或 25V
T1, T2 = BC547
T3 = BC557
MIC = 驻极体 MIC
LED = 均为红色 LED,5mm,20mA 型,或根据需要。
如何使用 3.5 毫米插孔音频输入进行连接

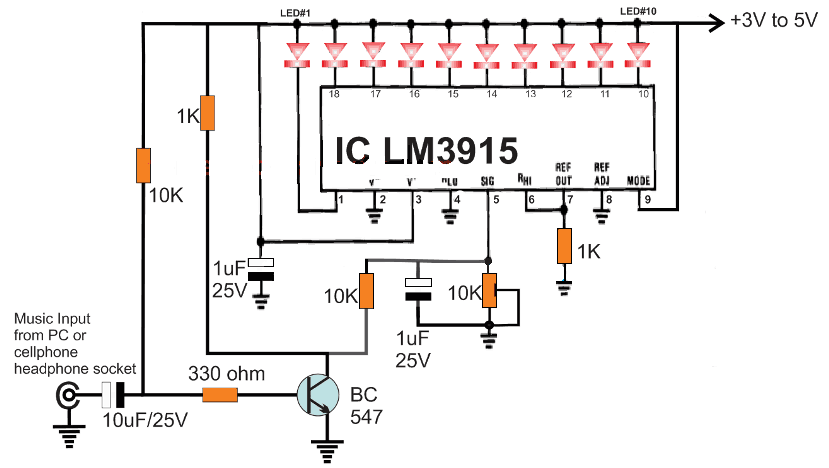

对于不希望拥有无线音乐电平检测功能的用户,可以通过完全消除MIC放大器级来轻松修改相应的设计。
用于USB连接或10.3mm手机连接的5
LED音乐电平指示器的原理图如下所示。电路输入也可以与扬声器端子直接连接,以实现所需的高质量音乐电平指示。
