适合初学者学习的TA7642简易型收音机

2023/3/17 19:30:04 浏览:1829

摘要: TA7642是一只微型集成电路,外形和TO-92封装的三极管(如9014)相同(见图4-2-3)。别看它体积很小,它的内部却集成了10只三极管,包括三级高放、一级检波和一级低频缓冲放大。 &nb

      TA7642是一只微型集成电路,外形和TO-92封装的三极管(如9014)相同(见图4-2-3)。别看它体积很小,它的内部却集成了10只三极管,包括三级高放、一级检波和一级低频缓冲放大。

     TA7642的后面又接了两级低放,由VT1、VT2组成。VT2的集电极接耳机BE,将低频电流转换为声音。电位器RP用来控制音量的大小。R5与发光二极管VD组成,简单的稳压电路,取得1.8V的稳定电压,供TA7642。

     整机采用两节5号电池,装在一个20×55×90mm3的塑料小盒中,十分小巧玲珑。

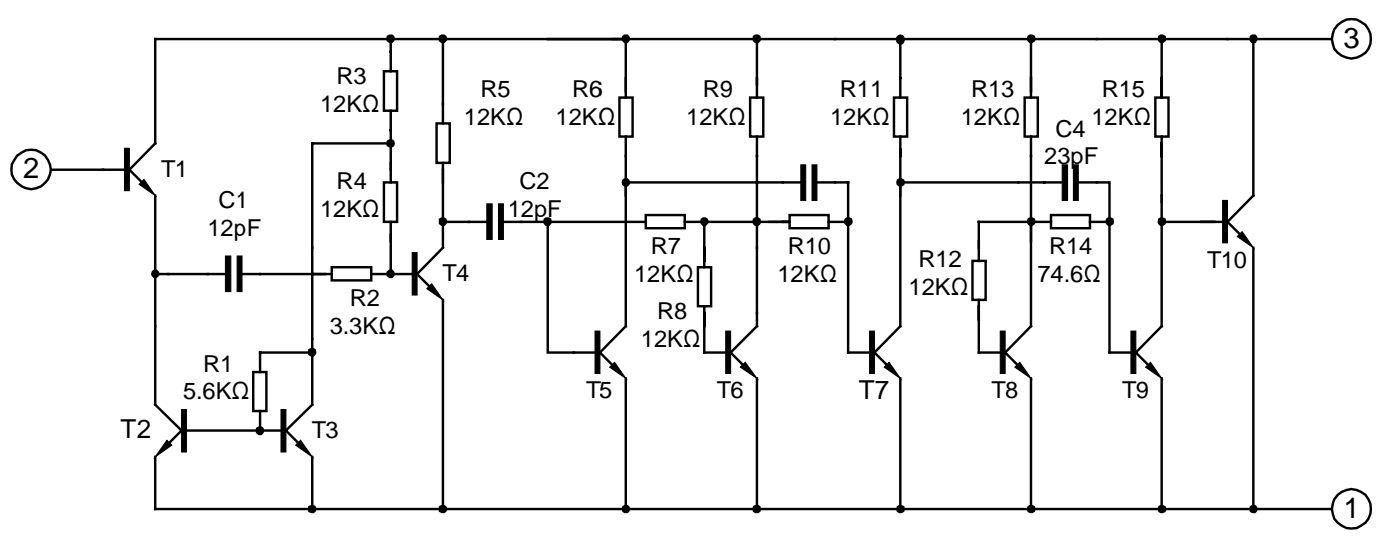

TA7642内部电路图

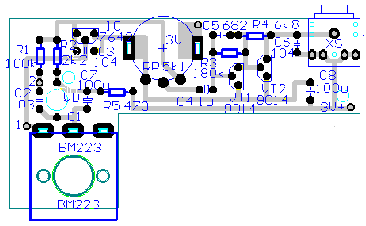

图4-3-1是TA7642型收音机印刷电路板正面(元件安装面)的示意图。



     图4-3-1

     为了方便初学者安装,印刷电路板上所有元件的安装孔旁都印有元件标号及参数,初学者只要“对号入座”即可。虽说如此,有些元件在安装时还是要小心在意,如:集成电路、三极管的三只脚不能弄错,发光二极管和电解电容的正负极如何分别,这些都可以对照图4-2-3来识别。另外,焊接时注意不要出现虚、假、错焊,焊接完毕后可以用镊子将各个元件摇动一下,看有无松动,碰接短路的地方。元件安装的高矮也要注意整齐美观,预留引脚的长度要适中。各个电阻的色环也要认清,不可张冠李戴。图4-3-1中标注有“1”、“2”的地方,接磁棒线圈,标注了“3V+”、“3V-”的地方接电池正负极。全部元件焊接完毕后,最好再检查一番,确认没有错焊的地方才可接通电源,插上耳机试听。打开电源开关,这时发光二极管发出亮度适中的光,且耳机中也应该有“嗒”的一声。继续转动电位器RP到适中位置,再拨动双连电容C1的旋钮就可以收到电台的播音声了。

    1.    电池正负极接反:整机电流大,电解电容发热,耳机无声,VD无光。

    2.    IC(TA7642)、VT1、VT2的三只脚接错:耳机无声,VD无光。相关元件的电压不正常。

    3.    VD接反:VD无光,耳机中能听到电台的播音,但伴有啸叫声。

    4.    L断线或未经去漆就焊接:VD发光正常,耳机中有电流声,转动电位器有“沙沙”声,用起子碰触IC的第2脚或VT1的基极有交流声或微弱、失真的播音声。

    5.    C4、C7、C8接反:开机时收音还算正常,慢慢地就出现声小、失真等故障,可能会伴随有VD发光减弱的现象。
