CS8623 30W免滤波单声道D类音频功放IC集成电路

2018/9/2 21:06:51 浏览:3214

CS8623E是一款35W单声道高效D类音频功率放大电路.先进的EMI抑制技术使得在输出端口采用廉价的铁氧体磁珠滤波器就可以满足EMC要求。CS8623E单通道音频功率放大 器是为需要输出高质量音频功率的系统设计的,它采用表面贴装技术,只需少量的外围器件,便使系统具备高质量的音频输出功率。

CS8623E内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。CS8623E在单面PCB的情况下,供电电压在9V以内,可以驱动低至2Ω 负载的扬 声器 ,最高可提供18W的连续功率 ;在供电电压15V以内,可以驱动低至4Ω负载的扬声器,提供30W的连续功率;CS8623E在双面PCB的情况下,驱动4Ω负载可以提供32W的连续功率.CS8623E具有高达92%的效率,使得在播放音乐的时候不需要额外的散热器。CS8623E提供纤小的ESOP16封装形式供客户选择,可以为客户节省可观的PCB面积,其额定的工作温度范围为-40℃至85℃。管脚兼容CS8622.

封装

ESOP16

描述

●  单面PCB输出功率

PO at 10% THD+N, VDD = 7.4V@RL = 2 Ω  12.5W

PO at 10% THD+N, VDD = 9.0V@RL = 2 Ω  18W

PO at 10% THD+N, VDD = 12V@RL = 3 Ω  23.5W

PO at 10% THD+N, VDD = 15V@RL = 3 Ω  35W

PO at 10% THD+N, VDD = 12V@RL = 4 Ω  20W

PO at 10% THD+N, VDD = 15V@RL = 4 Ω  30W

●  双面PCB输出功率

PO at 10% THD+N, VDD = 12V@RL = 4 Ω  20W

PO at 10% THD+N, VDD = 16V@RL = 4 Ω  32W

● 管脚外围兼容CS8622E

● 效率高达92%,无需散热片

● 较大的电源电压范围5.7V~17V

● 免滤波功能

● 扬声器保护包括可调功率限制器加直流保护

● 输出管脚方便布线布局

● 良好短路保护和具备自动恢复功能的温度保护

● 良好的失真和防噗声功能

● 四级增益可调

● 差分输入


应用:

LCD TV

家庭音响系统

引脚排列及定义

功能框图

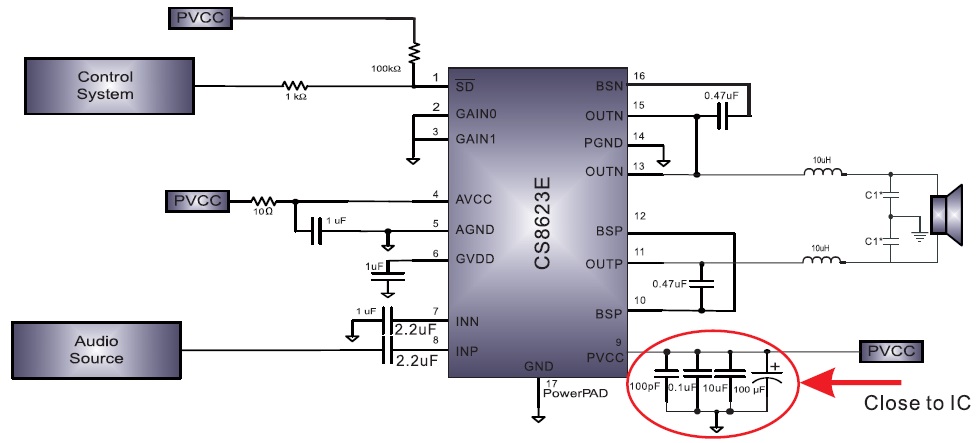

典型应用图

差分输入应用线路图
