AO4459/L P沟道增强模式场效应管电路图

2018-3-3 13:31:41 浏览:1258

导读: AO4459,AO4459L 为贴片SOIC-8封装形式,内含一只P沟道场效应管,如图1所示,其S,D极间最大电流为6.5A,S,D极间的最大电压为30V

         AO4459,AO4459L 为贴片SOIC-8封装形式,内含一只P沟道场效应管,如图1所示,其S,D极间最大电流为6.5A,S,D极间的最大电压为30V,具体参数如 下:VDS(V)=-30V,ID(AT VGS=-10V)-6.5A,RDS(AT VGS=-10V)<46M,RDS(AT VGS=-4.5V)<72M.

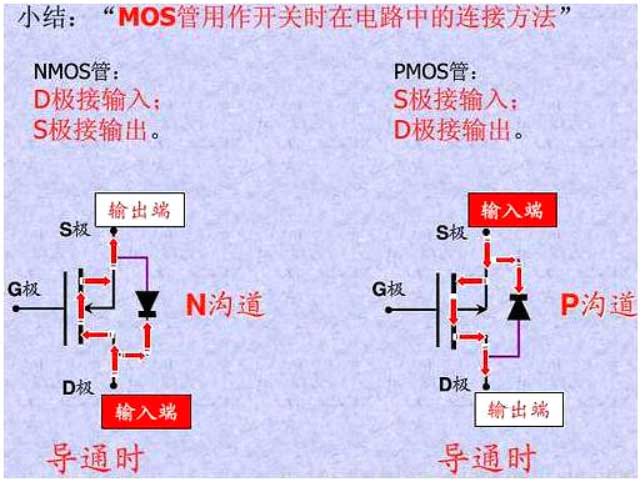

  该元件在海信LED32K16液晶彩电(主板型号为2247)中的应用电路如图2所示。该电路为USB接口供电开/关控制电路。当插入USB设备 时,ON-USB1信号为低电平(0V),V446截止,V445导通,AO4459(N78)的4脚为低电平,其内部的P沟道场效应管导通(相当于开关 闭合),其5-8脚输出5V电压(5V-USB1)。

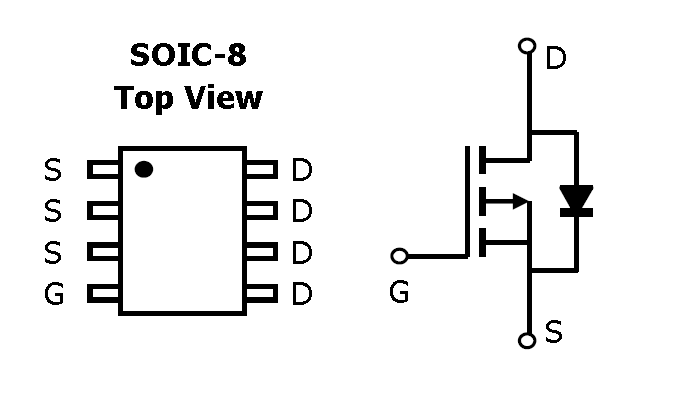

图1 AO4459/L的封装示意图及等效电路:

AO4459

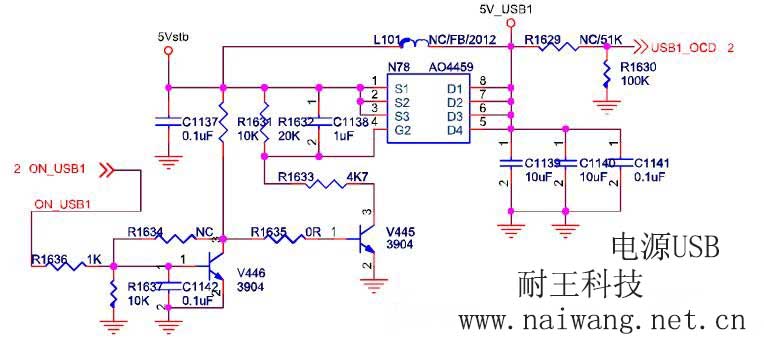

图2 海信LED32K16液晶彩电USB接口供电开/关控制电路图:

AO4459
