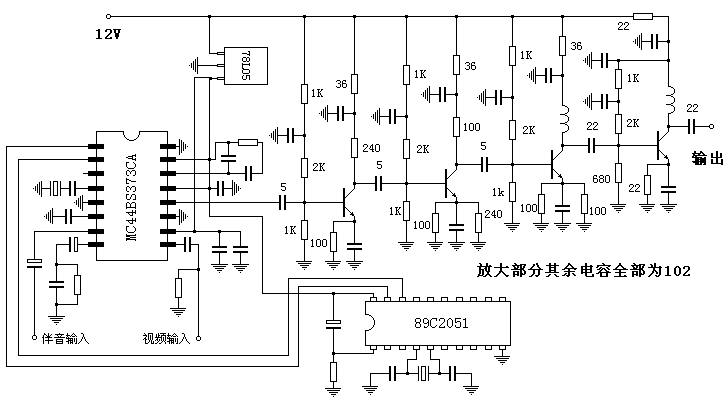

MC44BS373CA确实是一款非常优秀的芯片，以其为核心器件制作的ＵＨＦ频段无线影音发射器电原理图如下。

　　这款发射器制作起来非常容易，只要焊接没有错误，几乎是不用调试就可以满意工作的，当然，若是经过细调，性能可以达到更加理想的程度。

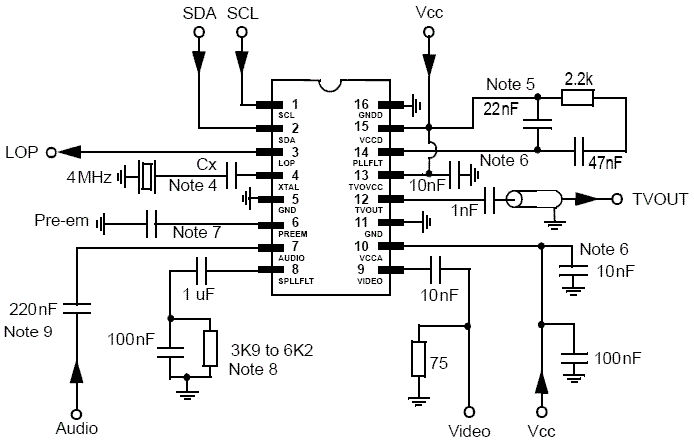

　　图中没有标注调制芯片的外围电路参数，原因是有制造商提供的典型参数在下图中可供参考。

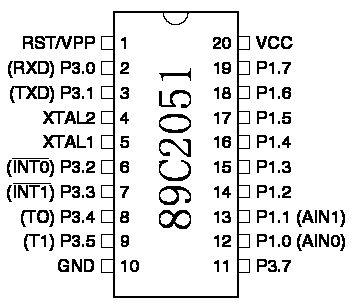

　　调制芯片的工作状态用单片机来控制非常方便，这里选取常用的８９Ｃ２０５１芯片，随处可以买到，引脚功能如下图所示。

　　用于控制调制芯片的程序根据自己的需要可简可繁。假如您是单片机高手，此程序可参考调制芯片制造商提供的资料自行设计；假如您嫌费事儿，或者您对单片机编程不是十分精通，可以到论坛上选择适合您用的现成程序；假如您对单片机编程一无所知，也没关系，这里提供网友《cyy》设计的一个软件，可以自动生成ＨＥＸ格式文件，直接写入单片机即可。

　　假如您对单片机的使用不太了解，或者手头没有可用来对单片机写入数据的编程器，我们也可以免费代劳，提供写好程序的单片机芯片，插入即可工作。８９Ｃ２０５１芯片５元／片，另加《中国邮政》普件邮费每次５元。

设计的BS373控制程序生成器软件　　点击下载

　　MC44BS373CA芯片制造商提供的技术资料　　点击下载

　　假如您对单片机一无所知，那也没关系，照着下面介绍的方法操作也能解决问题。

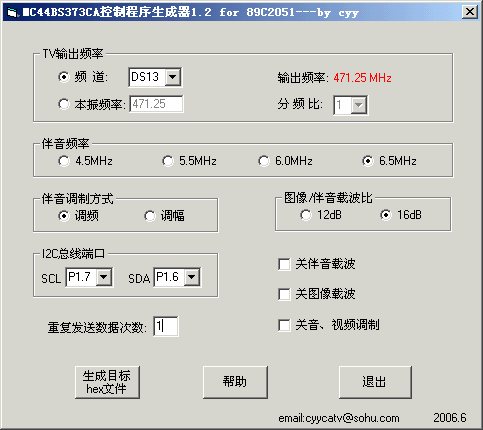

　　第一步，下载这里推荐的单片机程序生成软件，解压安装运行，出现下面的界面。

　  此界面一目了然，我想，能走到这一步的朋友都应该能够看明白的，不然，您可能下载解压安装软件时早就遇到困难了，那就只能先熟悉一下计算机的使用常识了。

　　按“生成目标ｈｅｘ文件”按钮，将文件保存到您自己认为方便的地方备用。

　　第二步，找到能够往单片机里写入程序（就是刚才生成的那个文件）的设施。我们目前用的是好朋友谢刚推荐的《TOP2004通用USB编程器》，他的网站上对各种编程器的安装和使用有非常详尽的描述，同时供应各种编程器，我们就不在这里赘述了。

　谢刚的网站在这里，介绍《TOP2004通用USB编程器》的网页在这里。

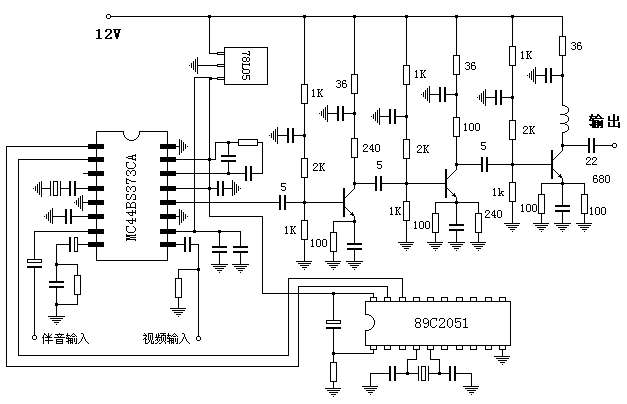

　这款调制芯片在整个ＵＨＦ频段表现很出色，若是作为调制器来使用时，则用不着后面的功率放大电路，参考下图。　

　不加功放整机的输出电平也在１１０分贝微伏以上，作为ＵＨＦ电视调制器来使用其输出确实是够用了。但是，这款调制芯片是可以在整个电视广播频段任意设定的，若是将调制电路设定于ＶＨＦ频段，则上面的电路将不能令人满意地工作。由于晶体管在较低的频率下工作其增益会大幅度提高，造成末级过推动，画面发黑发暗，摒弃出现轻重不同的网纹干扰。同时，由于第三个放大管４１５的集电极负载线是按ＵＨＦ频段设计的，在ＶＨＦ频段会将输出信号短路（实为严重分流），使得管子过推动而输出却很小。应该按下图改造。

　　将级间耦合电容换为２Ｐ，电感可用漆包线绕成十多匝的空心线圈或用小磁芯穿上一圈，这样可以工作于２００ＭＨｚ以上。

　　上面的电路不主张工作于１００ＭＨｚ以下，一是电路增益严重失衡，二是高次谐波严重影响后面电路的工作状态，除非整个电路按照较低的频率重新设计，那就不是本页该有的内容了。

　　假如您喜欢亲自动手制作，这里有介绍制作方法和实验套件供应。
