在自制功放电路时，最头痛的问题莫过于差分电路的晶体管配对和调零漂。
　　TDA7250为SGS-THOMSON公司出品的一款功放驱动IC，它的特性如下：
　　·外围电路简单，制作方便；
　　·支持电压范围宽：2V-90V（±10V-±45V）；
　　·具有不需要温度补偿的零漂控制电路；
　　·功率晶体管过流保护；
　　·静噪/待机功能；
　　·耗电量少；
　　·低谐波失真：PO=40W、fo=1KHz时谐波失真=0.004%
　　·输出功率60W/8Ω、100W/4Ω。

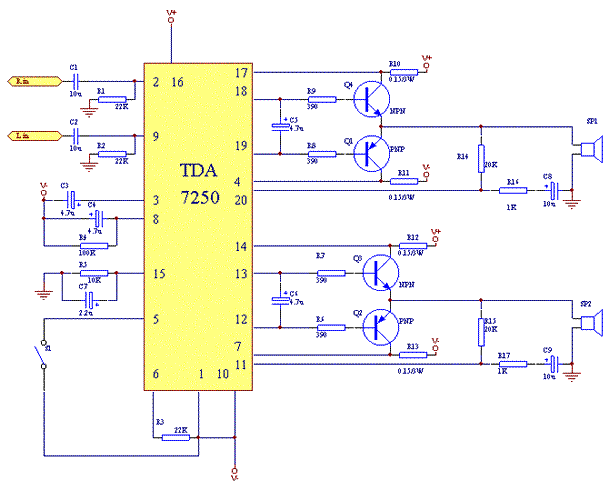

以下是应用电路图: 　

      从以上电路可以看  出TDA7250的过流保护原理是检测电阻R11、R12、R13、R14的电压。当晶体管的过流时，根据U=I·R，得出电阻的端电压随之增加，到达一定的电压后，TDA7250就将晶体管基极的电压置零，从而达到晶体管过流保护的作用。电阻R14、R15、R16、R17为负反馈回路，整个电路的增益由R14、R15和R16、R17的比值决定，公式GV=1+R14/R16或者GV=1+R15/R17。
