Linkwitz-Riley滤波器(低通&高通)
简介：Linkwitz-Riley滤波器是由Siegfried Linkwitz以及Russ Riley两人在1976年设计完成的，这种滤波器的特点是衰减斜率为-24dB/Oct，同时具有平坦的相位响应。
开源协议:Public Domain
工程来源: 克隆自低通/高通滤波器
描述
一、滤波器介绍
“林奎茨-瑞利”是Linkwitz-Riley的中文翻译。Linkwitz-Riley滤波器是由Siegfried Linkwitz以及Russ Riley两人在1976年设计完成的，主要用于主动式滤波器电路中，例如许多精密的多音路电子分音系统中，当然，音箱的无源分频网络也可以采用。这种滤波器的特点是具有高达四阶的衰减斜率，换句话说，每隔一个八度音阶的频率，声音就会衰减24dB的能量，即衰减斜率为-24dB/Oct（Oct即Octave，一个八度音程的意思）。同时，在整个音频段（20Hz-20kHz），Linkwitz-Riley滤波器具有平坦的相位响应，讯号经过滤波器之后，不会产生严重的相位扭曲。
二、仿真测试

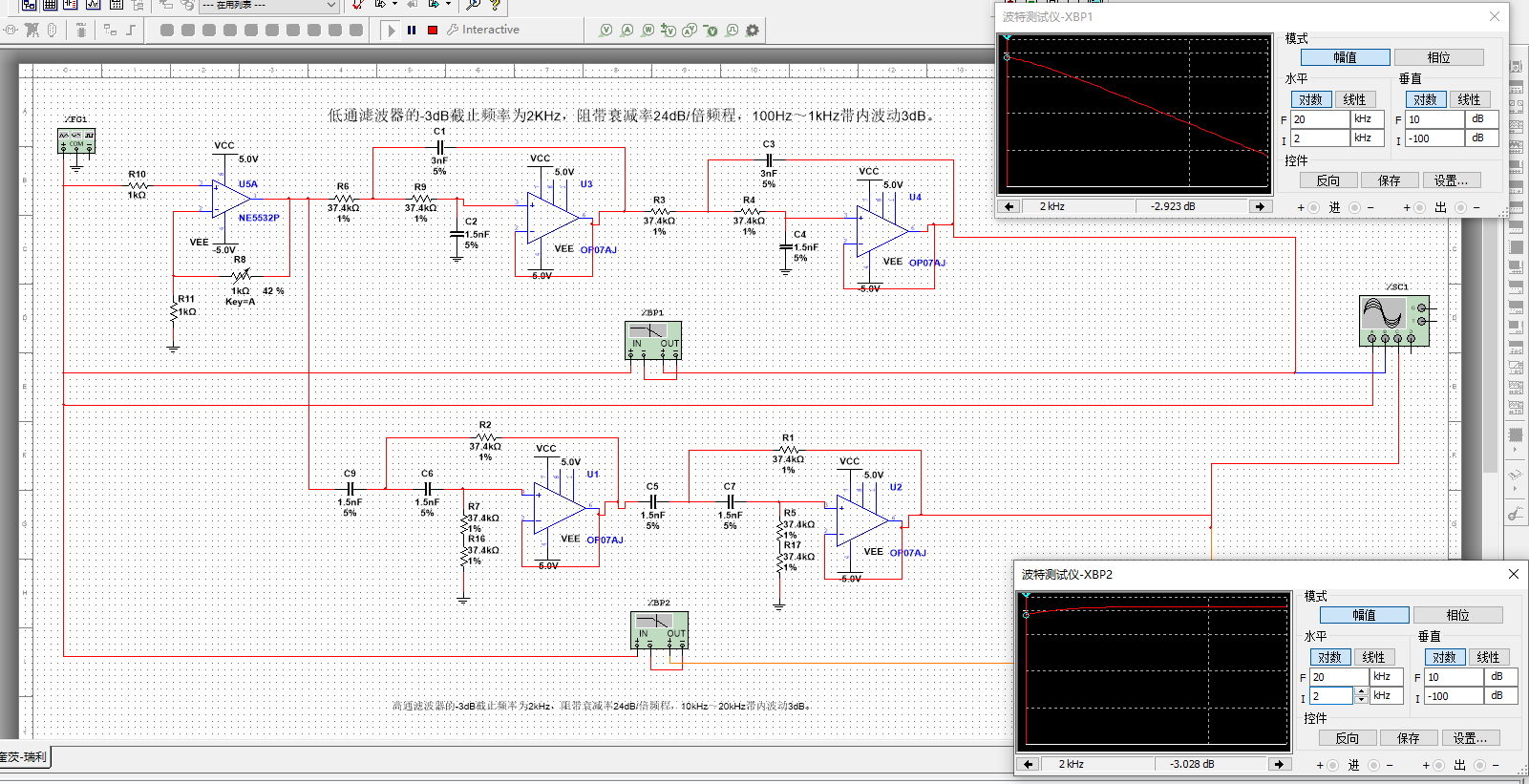

通过仿真可以看到分频点(2kHz)时的增益均在-3dB附近，且表现出了优异的相位同步性，故而可以减少电信号带来的相位失真，适合用于有源音频二分频系统。

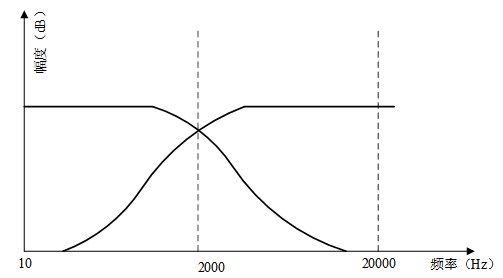

理论幅频特性如图：
三、实物测试

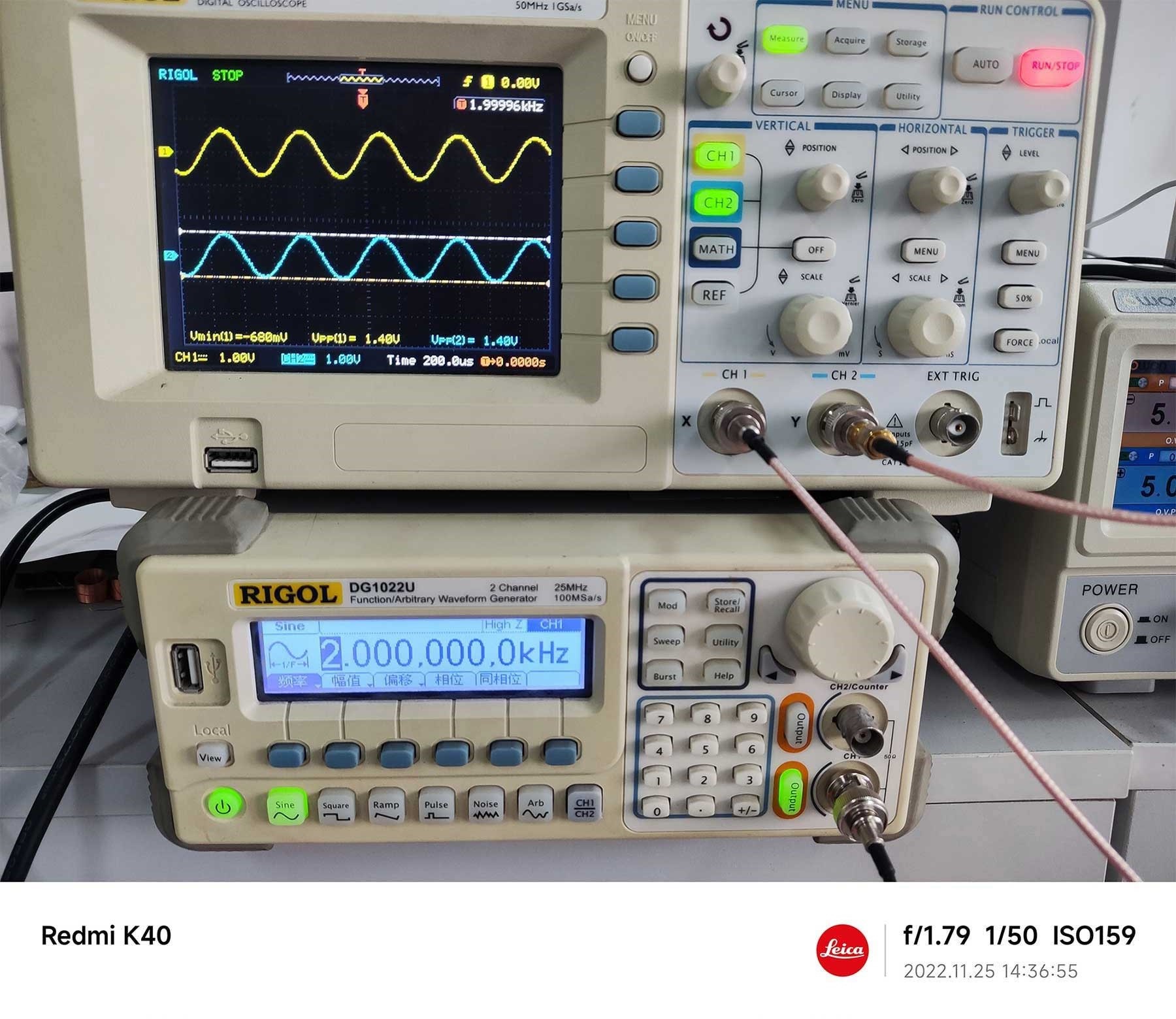

幅频测试：输入为2Vpp 2kHz的正弦波，输出为1.40Vpp 2kHz的正弦波，无失真且增益约为-3dB

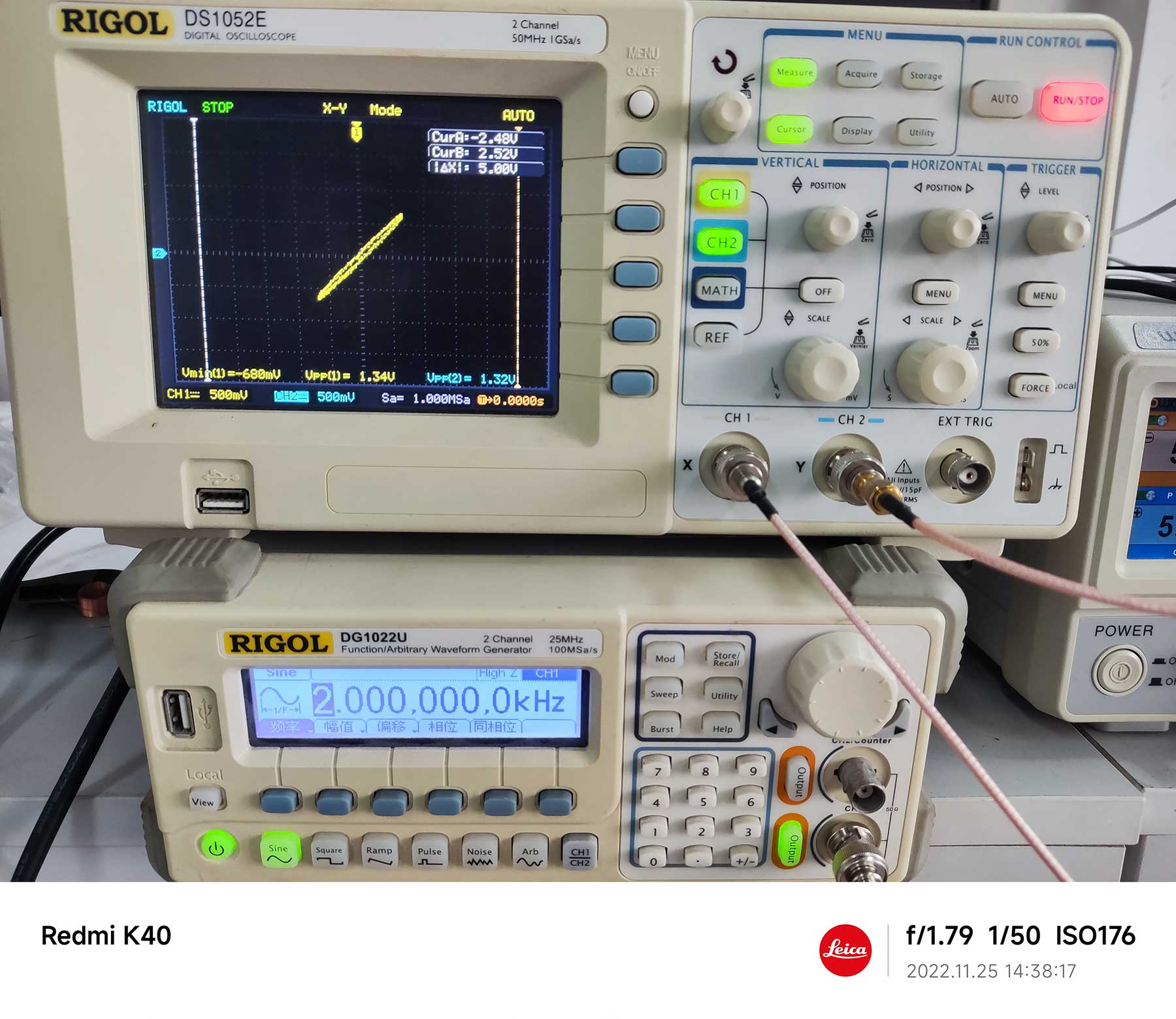

相频测试：使用示波器的X-Y模式，图形约为一条直线，相位差较小。
设计图

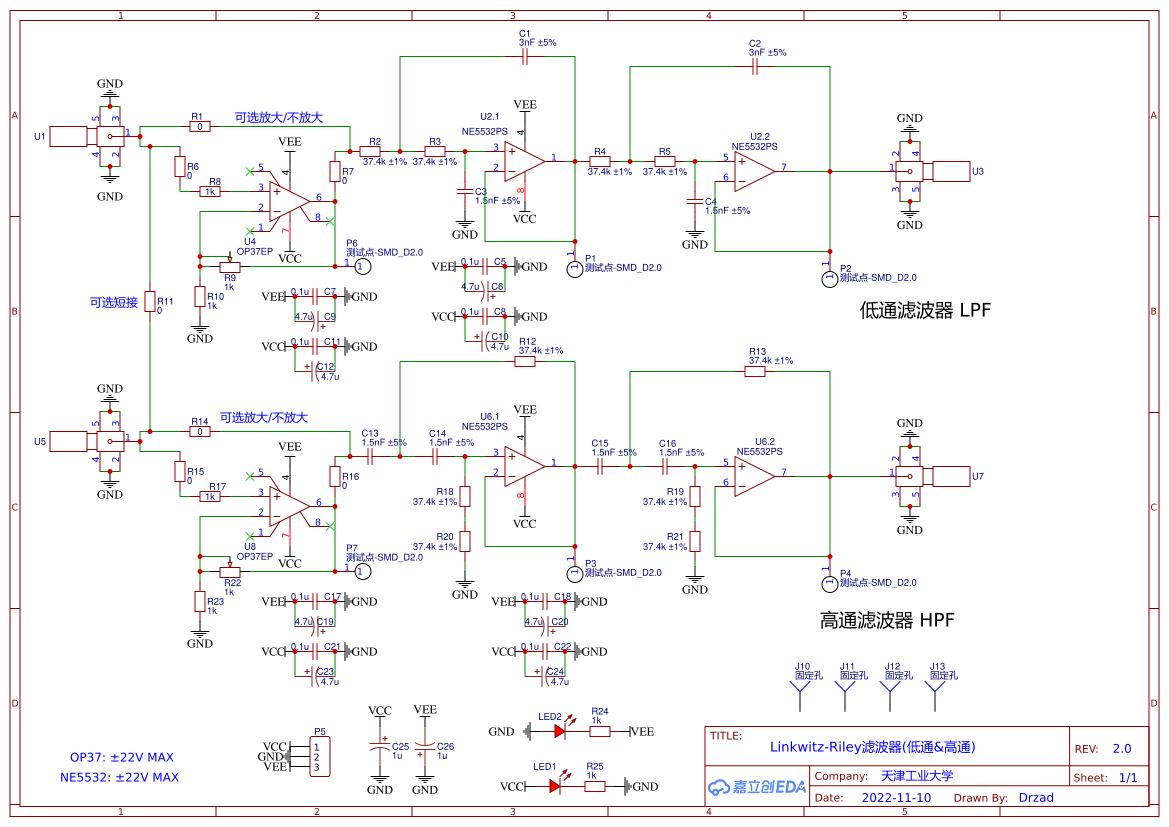

原理图
Linkwitz-Riley滤波器(低通&高通)

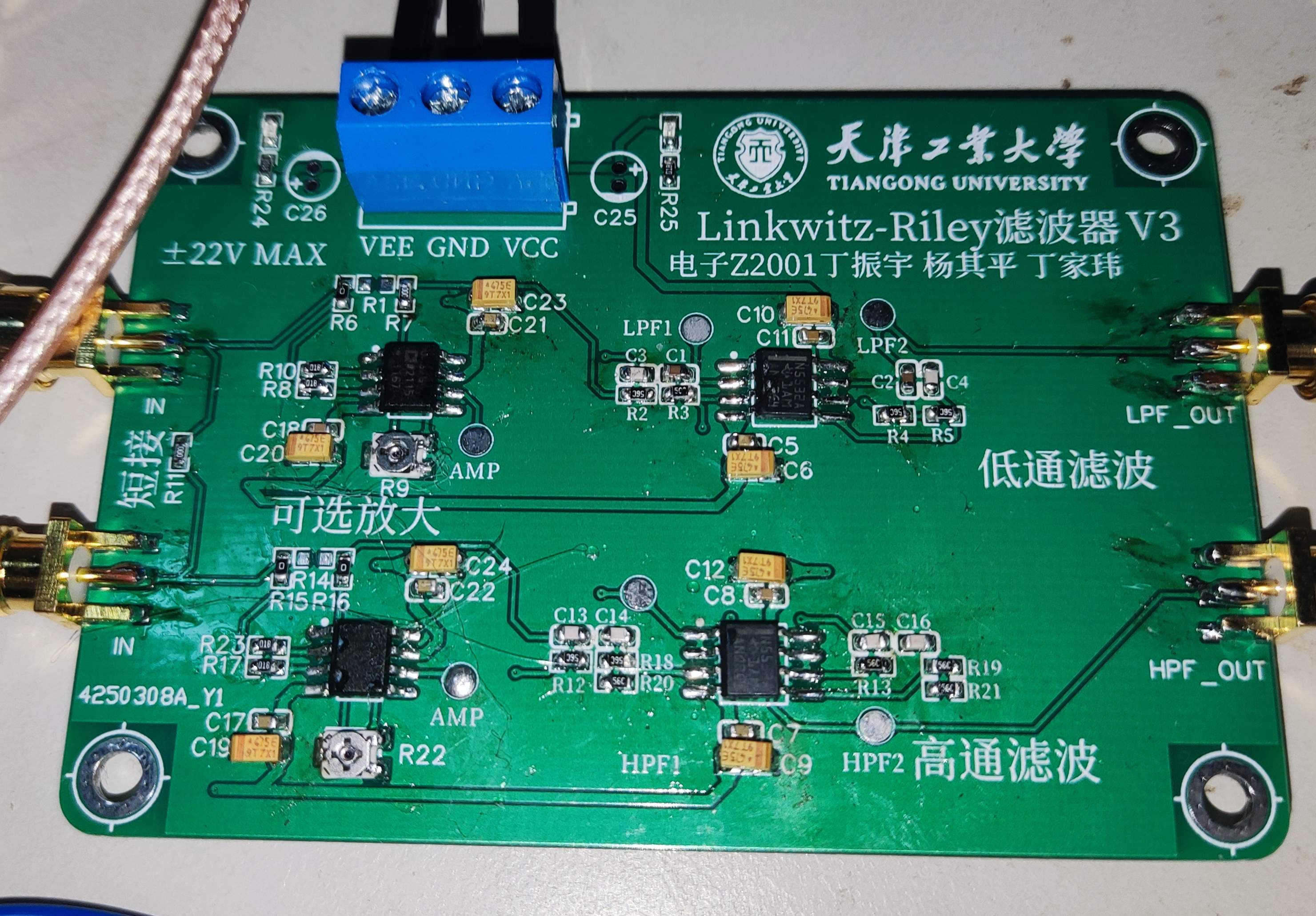

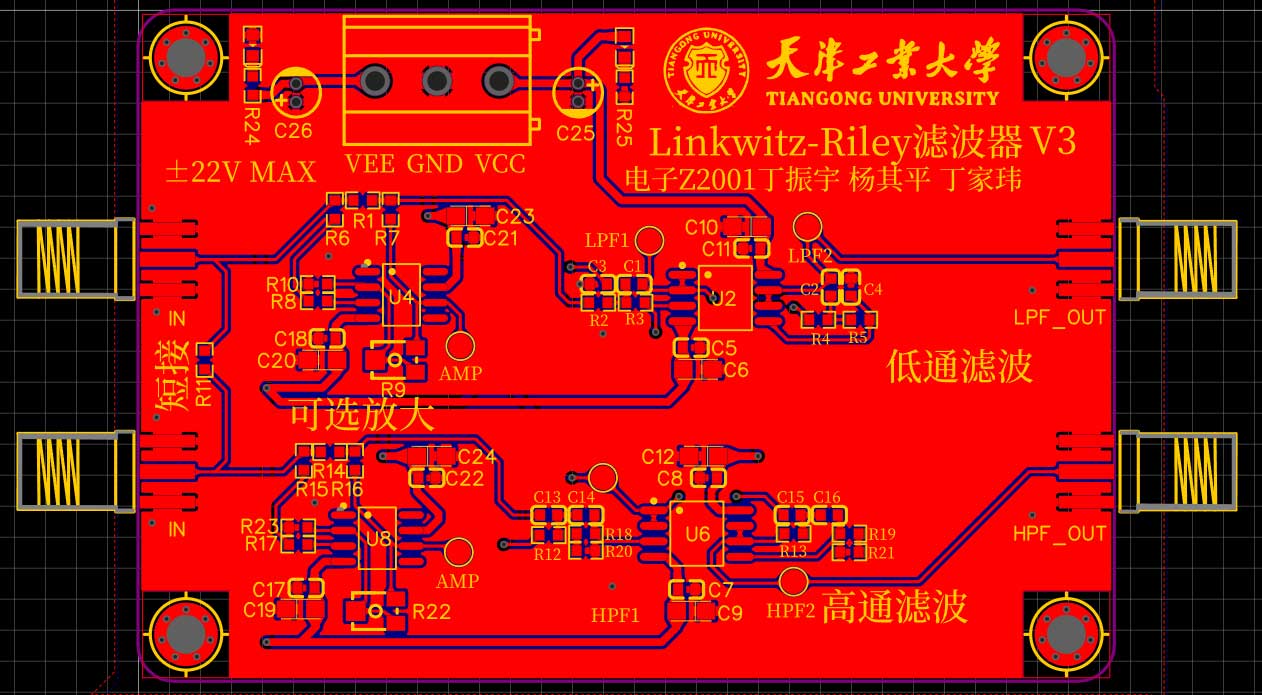

PCB
